驅(qū)動(dòng)軸磨損原因：1.軸承使用原因，軸承在使用過(guò)程溫度過(guò)高，同時(shí)承受軸向力和徑向力作用，導(dǎo)致軸與軸承之間過(guò)盈尺寸金屬疲勞而出現(xiàn)配合間隙，一旦出現(xiàn)配合間隙就使得軸承與軸之間產(chǎn)生相對(duì)運(yùn)動(dòng)而加劇磨損，嚴(yán)重時(shí)使得軸承或者烘缸軸報(bào)廢，造成惡性事件；2.正常金屬疲勞磨損：金屬本身具有一定的疲勞特性，長(zhǎng)期的承受扭矩將導(dǎo)致金屬的正常疲勞磨損，這一現(xiàn)象由金屬本身特性決定，因此只有軸生產(chǎn)過(guò)程中通過(guò)改善生產(chǎn)工藝延長(zhǎng)金屬疲勞周期，提高使用壽命；

驅(qū)動(dòng)軸修復(fù)工藝：

一、施工條件：

1.施工時(shí)基材表面溫度必須大于露點(diǎn)溫度3℃，相對(duì)濕度必須低于60%；

2.建議施工15℃~32℃環(huán)境溫度下進(jìn)行。

二、制定施工方案：

1.根據(jù)風(fēng)機(jī)新設(shè)備或圖紙，確定修復(fù)后設(shè)備應(yīng)達(dá)到的外廊尺寸；

2.制作相應(yīng)尺寸模具。

三、表面處理工藝：

1. 對(duì)風(fēng)機(jī)腐蝕、磨蝕缺損部位進(jìn)行補(bǔ)焊，選用與設(shè)備基材同材質(zhì)或接近的鋼板/鋼筋進(jìn)行骨架焊接；

2. 脫脂、除潮處理：去除工件表面的污垢，使用新棉紗擦拭工件表面。用氧氣乙炔將火焰調(diào)整到10CM長(zhǎng)，以5cm/min的速度，使火焰反復(fù)均勻烘烤工件表面，去除工件表面的油脂和潮氣；

3. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。噴砂處理完的風(fēng)機(jī)不允許用帶油脂手套直接接觸噴砂面，噴砂處理后要注意防潮。對(duì)不需要處理的部分，做好遮蓋保護(hù)。

四、金屬修補(bǔ)劑選材：（參照產(chǎn)品介紹）

1、RJ109鋼制修補(bǔ)劑

五、耐磨防腐修復(fù)工藝

1、 修復(fù)步驟：根據(jù)軸的結(jié)構(gòu)形式加工工裝，然后對(duì)軸進(jìn)行表面處理，去除氧化層并使得表面粗糙干凈，按照A:B雙組份6：1(重量）比例調(diào)和RJ109金屬修復(fù)劑，攪拌均勻后涂覆至軸的磨損部位。

2、.安裝工裝并加熱，使材料固化，材料固化后，拆除工裝，去除多余材料，將軸承安裝到位，整個(gè)修復(fù)工作結(jié)束。

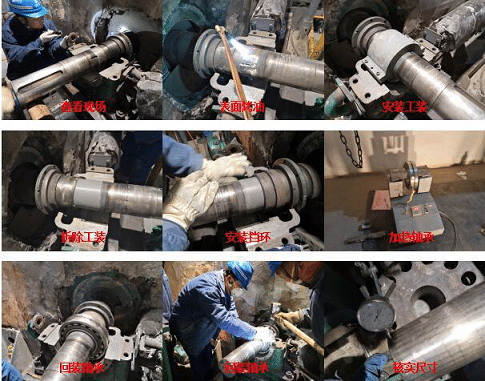

3、 RJ109鋼制修補(bǔ)劑修復(fù)現(xiàn)場(chǎng)照片
